Источник: «Идеи Вашего Дома» – практический журнал, № 11 (24), ноябрь 1999 года
Автор: Евгений Васильев
Требования к жилищу меняются вместе с изменениями, происходящими в семье, поэтому при реконструкции квартиры или строительстве коттеджа необходимо предвидеть различные варианты перепланировки без ущерба для общей площади дома, основных капитальных конструкций и внешнего облика. Санузлы и лестницы могут иметь фиксированное расположение, а трансформация остальных помещений возможна за счет переноса стационарных или с помощью раздвижных перегородок разных типов, о которых пойдет речь в данной статье.
В отличие от капитальных несущих стен перегородки – это ненесущие, вернее, самонесущие конструкции. Они устанавливаются на железобетонные плиты, балки в любом месте и любом направлении, следовательно, должны быть легкими, отвечать требованиям прочности и устойчивости к механическим воздействиям (например, случайные удары при перестановке мебели), соответствовать эксплуатационному режиму помещений. Так, по санитарно-гигиеническим нормам главное требование к санузлам, ванным комнатам, кухням – повышенная влагостойкость, отсутствие полостей, способствующих появлению насекомых и грызунов.
Виды перегородок
По назначению – стационарные и трансформирующиеся. По конструкции – однослойные и многослойные. По способу возведения – крупносборные (панельные, размером в комнату, которые в коттеджах встречаются редко), мелкосборные, монолитные. По материалу – кирпичные, из керамических и естественных камней, плитные (из легкобетонных, гипсобетонных и т.п. материалов), деревянные (каркасные, щитовые, столярные), из стеклоблоков.
Перегородки в коттеджах и квартирах, как правило, делаются из огнестойких материалов (с пределом не менее 0,25 ч). А в смежных помещениях при разности температуры свыше 10°С (например, при отделении тамбура от передней) должны обладать определенной теплоизоляцией.
Для межквартирных перегородок нужна звукоизолирующая способность в 45-50 дБ. Ее имеют однослойные стационарные конструкции, весящие 150-250 кг/м2. Легкие однослойные перегородки (из кирпича, уложенного «на ребро», досок, шлакобетона и др.) толщиной 65-100 мм, массой 60-120 кг/м2 имеют меньшую, но достаточную звуконепроницаемость (30-40 дБ) и применяются лишь как межкомнатные стены внутри квартиры.
В ряде случаев, например, разграничение гостиной, кухни и столовой эффективно осуществляется открытыми проемами либо прозрачными декоративными металлическими или деревянными решетками, легкими стенками не на всю высоту помещения.
Исследования показали, что звук интенсивнее гасится не в однослойных, а в многослойных конструкциях: слои плотных материалов разделяются прокладками из рыхлых или упругих либо воздушными зазорами толщиной 40-60 мм, что равнозначно увеличению массы однослойной перегородки на 100 кг/м2. Однако такие конструкции требуют больших затрат труда и поэтому в коттеджах применяются нечасто.
Применяемые в жилых домах железобетонные плиты перекрытий обычно рассчитаны на нагрузку 300 и 400 кг/м2, что и позволяет укладывать на них даже кирпичные перегородки толщиной 120 мм. Для повышения их качества требуется выполнить ряд конструктивных условий: перегородки (все, кроме трансформирующихся) должны опираться непосредственно на несущую конструкцию перекрытий и ни в коем случае не на чистый пол, плотно прилегать к выравнивающему слою основания, иначе в них появятся трещины. В домах с перекрытиями по деревянным балкам устройство перегородок надо обдумывать более тщательно.
Перегородки по стоимости, трудоемкости и расходу материалов находятся на третьем месте после стен, перекрытий, полов. Их площадь превышает площадь пола примерно в два раза, затраты на материалы достигают 8-10% всей стоимости коттеджа, а на возведение – около 15%. Следовательно, уменьшение толщины и веса конструкции (при сохранении необходимой звукоизоляции), простота и легкость монтажа, низкая стоимость при разнообразии отделки – вот на что надо обращать внимание при выборе типа перегородок.
Кирпичные перегородки. Стационарные перегородки более традиционны, в отличие от относительно редко применяемых трансформирующихся, в большинстве случаев делаются из кирпича (как и наружные стены) или других мелкоштучных плитных материалов. Такие конструкции просты в производстве, обладают хорошими противопожарными, звукоизолирующими свойствами, высокой влагостойкостью, при монтаже не требуют обязательного привлечения подъемного механизма и могут иметь любую форму (прямоугольную или криволинейную), что немаловажно в интерьере современного коттеджа. Перегородки обычно оштукатуривают с двух сторон, тщательно затирают, подготавливая под покраску или оклейку обоями. Со стороны помещений с повышенной влажностью желательно облицовывать их на всю высоту (или не менее 180 см) керамической плиткой, другими влагоустойчивыми материалами либо окрашивать масляной краской, выше – водоэмульсионной.
Для уменьшения веса некапитальной стены целесообразно применять эффективный пустотелый или пористый трепальный кирпич, однако для санузлов, ванных комнат, кухонь – только полнотелый красный (белый силикатный непригоден).
В помещениях небольших размеров используют кирпичные перегородки толщиной 65 мм. Для повышения устойчивости их следует армировать по вертикали и горизонтали, образуя ячейки размером 525 x 525 мм. В швы по контуру таких ячеек укладывают арматуру: либо полосовую сталь сечением 2 x 25 мм, либо по два прутка диаметром 4-6 мм. В коротких перегородках длиной до 1,5 м и толщиной 65 мм армирование выполняют только в горизонтальных швах через два-три ряда кирпичей.

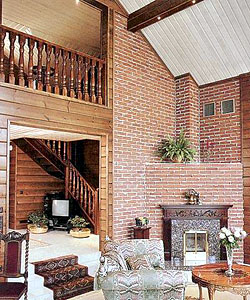

Кирпичная перегородка как продолжение стенки камина в деревянном доме.
Межкомнатные конструкции толщиной 120 мм при длине более 5 м рекомендуется армировать полосовой сталью через каждые шесть рядов кирпичной кладки. Концы арматуры связывают с основными конструкциями здания, заводя в стены, или забивают и крепят к стенам, стойкам.
Перемычки над дверными проемами перегородок можно перекрывать типовыми железобетонными брусковыми элементами или армировать стальными прутками. При устройстве разделяющих конструкций применяют и более крупные элементы, например гипсобетонные, пенобетонные, шлакобетонные, сотовые и другие плиты, размеры которых варьируются в довольно большом диапазоне: ширина от 500 до 1200 мм при высоте от 400 мм до 2,5-3,1 м и толщине от 45 до 80-100 мм. Масса колеблется от 40 до 80-120 кг. Плиты обычно устанавливают в один слой и оштукатуривают либо покрывают другим отделочным материалом, например пенотексом. По боковому контуру проходит паз, который при их установке, сопряжении между собой заполняется гипсовым раствором.
Стойки дверных коробок в перегородках из плитных материалов должны быть сквозными, враспор от пола до потолка. В местах примыкания к потолку можно порекомендовать закладывать деревянные рейки, к которым на шнурах подвешивают картины, зеркала, вешалки и т.п.
За последние годы многие строительные предприятия и фирмы предлагают межкомнатные перегородки, монтируемые из ячеистобетонных, гипсоволокнистых и т.п. панелей высотой с этаж (2,5-3,0 м), шириной 200 мм и более, толщиной 80-100 мм. Недостающие элементы (при ширине комнаты, не кратной ширине панели) выпиливаются из основных, а плинтусы, потолочные рейки, уголки, детали крепления входят в комплект. Эти панели, легко собираемые в перегородки, имеют широкую цветовую гамму, поступают в продажу с готовыми отделанными поверхностями, имитирующими мрамор, дерево разных пород и другие материалы. Фирмы гарантируют их необходимую долговечность и простоту ухода. В ценовом отношении мелкоштучные и плитные конструкции примерно одинаковы, а по скорости возведения плитные соответственно экономичнее.
Следует заметить, что в загородных домах количество вещей обычно бывает раза в полтора больше, чем в городских квартирах. Поэтому использование перегородок-шкафов – секционной мебели весьма эффективно.
Все стыки элементов и отверстия в перегородках после проводки санитарно-технических устройств, электрооборудования должны быть плотно заделаны, а оставленные зазоры (15-20 мм) по всей длине тщательно проконопачены паклей или минеральным войлоком, смоченными гипсовым раствором или монтажной пеной. С каждой лицевой стороны возведенной стенки щель замазывается снаружи раствором на глубину 20-30 мм.
Края перегородок для обеспечения лучшей устойчивости и прочности следует крепить к стенам и потолку при помощи специальных оцинкованных скоб из полосовой стали, монтируемых в швы между плитами перекрытий и в стены. Удачным решением сопряжений является заведение перегородок в толщу стен, в которых оставлены борозды (штрабы) глубиной 60 мм или отдельные гнезда через пять-шесть рядов кладки. Швы между дверной коробкой и перегородкой закрывают наличником. Обратите внимание на то, что плинтусы крепятся только к перегородкам или только к полу.
Деревянные перегородки в современном строительстве применяют в основном в бревенчатых, брусчатых, щитовых деревянных домах и садовых домиках. Обычно такие сборные конструкции изготавливаются непосредственно на стройке из отдельных щитов, состоящих из двух (иногда одного или трех – между холодным и теплым помещениями) слоев досок, отходов пиломатериалов, для лучшей звукоизоляции прокладывают картон, пергамин (не следует использовать толь или рубероид, так как содержащийся в них битум дает сильный запах, особенно летом). Чтобы повысить жесткость перегородки, один слой досок длиной 900-1200 мм и толщиной 40-50 мм устанавливают вертикально, а другой – под углом 45-90°. Ширина таких щитов 500-1000 мм, высота равна расстоянию между полом и потолком с учетом верхнего зазора на осадку стен дома и неточность конструкций.
Более экономичны по расходу пиломатериалов каркасные перегородки, состоящие из горизонтальной обвязки, стоек и обшивки. Деревянные стойки сечением 50 (60) x 80 (100) мм устанавливают на расстоянии приблизительно 500-1200 мм одна от другой (в зависимости от материала и толщины обшивки) и соединяют с нижней и верхней обвязкой того же сечения шипами или гвоздями. Каркас с двух сторон обшивают тесом толщиной 25 мм (вагонкой) или другими материалами: фанерой, оргалитом, гипсокартонной (сухой) штукатуркой и т.д. К сожалению, листы гипсокартона (если они не соединены с плотным основанием) легко продавливаются и могут плохо держать гвозди. Деревянные перегородки оклеиваются обоями или оштукатуриваются с двух сторон.

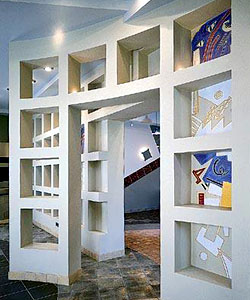

Гипсокартон – прекрасный материал для возведения перегородок любой формы.

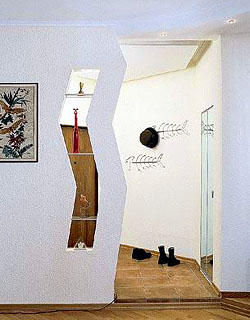

ерегородка-ниша из гипсокартона, комбинированная с раздвижной и стационарной светопрозрачными панелями.
Каркасным конструкциям можно придать повышенную звукоизоляцию (до 40 дБ) и теплозащиту, заполнив промежутки между обшивкой и стойками шлаком, опилками с известью, минеральной ватой или легкими плитами заводского изготовления. Для предупреждения возможной осадки засыпки через 400-600 мм по высоте стоек устраивают горизонтальные прослойки из плотного материала (диафрагмы), например из раствора с арматурной сеткой. Перегородки лучше располагать вдоль или поперек несущих балок. В последнем случае между балками укладывают небольшие бруски (ригели), которые подвешиваются на металлических хомутах.
Встречаются и другие виды «разделительных стенок», например столярные – из легких сплошных или остекленных филенчатых деревянных щитов, фанерованных шпоном, декоративные деревянные или металлические решетки, перегородки из стеклоблоков. Они применимы в помещениях, где не требуется хорошая звукоизоляция, а важно зрительное объединение пространств помещений.

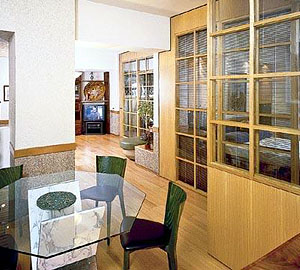

Перегородки из дерева и стекла дают одновременно ощущение легкости и тепла в доме.

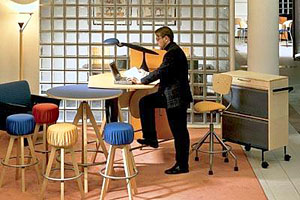

Пример использования стеклоблоков при возведении перегородок.
Перегородки как мебель. Особый тип представляют собой межкомнатные трансформирующиеся перегородки-шкафы, перегородки-стенки. Их можно устанавливать в любом месте квартиры как при строительстве, так и в случае переделки или ремонта коттеджа. В толщине ложных стенок располагают шкафы для хранения вещей и даже мебели. Пространство от пола до потолка внутри конструкции является полезной емкостью, благодаря чему помещение в значительной степени освобождается от обычной мебели: различных комодов, сундуков, полочек. Использование секций и отделений шкафов весьма различно: для одежды, белья, чемоданов, посуды, книг; в них могут встраиваться откидные столы, секретеры, бары-серванты, кровати, что особенно удобно в детских комнатах. Стоимость этой перегородки раза в три меньше стоимости обычной, а вместимость – заметно больше.
Перегородка-стеллаж.
Толщина таких перегородок-шкафов может быть любой, но обычно для одежды, белья – 60 см, для ярусных полок под книги, посуду, любимые безделушки – 30-35 см. Крепятся они враспор к потолку и полу при помощи прижимных винтов и уплотняющих прокладок.

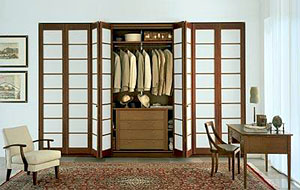

В последние годы широкое распространение получили удобные вместительные шкафы-купе, также высотой от пола до потолка, в которых вместо привычных открывающихся створок (перед ними надо иметь столько же свободного пространства комнаты) используются зеркальные, остекленные или глухие раздвижные (откатные) двери, не требующие лишней площади. Они могут быть пригодны и в качестве некапитальных стен.
Перегородки-шкафы и шкафы-купе хороши еще и тем, что их можно разместить в любом месте квартиры, передвинуть, придав новую планировку дому в соответствии с изменившимися потребностями семьи. Шкафы-перегородки могут варьироваться по габаритам, так как зачастую собираются из модульных элементов и являются универсальной встроенной мебелью. Это прекрасная находка для современного обновления интерьера.
Весьма перспективны различного рода трансформирующиеся перегородки: раздвижные, откатные, складчатые мягкие, жесткие створчатые. Они используются для временного разделения (или объединения) помещений, например гостиной, столовой или входного холла; единое пространство днем, вечером и ночью может быть разделено на спальни.

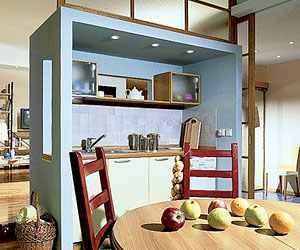

Раздвижные панели, отделяющие рабочую часть кухни от обеденного стола.
Наиболее простая и легкая конструкция – мягкие или жесткие складчатые перегородки: драпировки, сдвигаемые в одну или обе стороны на всю ширину или часть комнаты. Обычно их делают из искусственной кожи, пластиковой пленки и других гибких материалов, которые укрепляют приклеенными вертикальными деревянными рейками-стойками (сечением от 20 x 40 до 35 x 80 мм). Они подвешены за верхние концы на парных роликах, передвигающихся внутри полузамкнутого потолочного металлопластикового или деревянного профиля. Для повышения жесткости, обеспечения равномерности складывания перегородки в нижние концы стоек иногда вставляют металлические «ножи», входящие в направляющую щель в полу. Ее необходимо окантовать металлическими полосками или уголками и сделать узкой (3,5 мм). Высота такой конструкции – до 3 м, а длина – 1,5-3 м. В сложенном виде она занимает не более 600 мм по длине и 200 мм по ширине.
Жесткие складчатые перегородки бывают одинарными (общей длиной до 2,5 м) и двойными (от 8 м и более), состоят из деревянных или пластмассовых, глухих или остекленных полотен высотой 2,5-3 м, шириной 250-600 мм, соединенных между собой и с вертикальными стойками рояльными петлями или даже полосками кожи, тесьмой. Они имеют верхние или нижние ходовые ролики, находящиеся посередине каждого основного щита, что позволяет им поворачиваться при движении. По краям устанавливаются две глухие полустворки, на которые крепят ручки, а при необходимости – замок и шпингалеты.
Весьма рационально применение современных трансформирующихся откатных перегородок (вроде створок в шкафах-купе). Откатываются они обычно отдельными, на всю высоту перегородки, панелями шириной 800 мм и более вдоль своей плоскости, то есть по прямой. В зависимости от расположения роликов различают перегородки подвесные (вверху) и опорные (внизу). В последнем случае направляющие делают в заглублении пола (глубиной около 50 мм). После открывания такое заглубление-паз лучше временно заложить рейкой заподлицо с уровнем пола. При небольших (коротких) конструкциях паз можно закрыть полосой толстой резины, прогибающейся под нижним роликом.
Перегородка-гармошка, отделяющая гардеробную от комнаты.
Составные панели двигаются параллельно друг другу по направляющим и в сложенном состоянии хранятся в специальных кассетах-пеналах.
Трансформирующаяся перегородка: мягкая складчатая (типа занавеса).

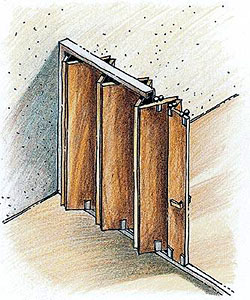

Трансформирующаяся перегородка: складчатая жесткая одинарная.
Трансформирующаяся перегородка: складчатая жесткая двойная.
Трансформирующаяся перегородка: откатная цельная.

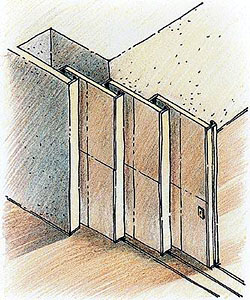

Трансформирующаяся перегородка: откатная составная.
