А у нас в коттедже газ. А у вас?

Источник: «Идеи Вашего Дома» – практический журнал, № 8 (21), август 1999 года
Автор: Петр Николаев

Как ответить на этот детский, но далеко не праздный вопрос? Газ в домах есть и у нас, только вот довольно часто он привозной, в баллонах. А квартальный газопровод от магистральной линии местное газовое хозяйство провести то ли не может, то ли не хочет: мол, условия местности не позволяют, да и дорого. Знакомая ситуация, не правда ли?

Прокладка любых коммуникаций, в том числе и проведение в населенный пункт традиционной металлической газовой трубы, требует серьезных материальных затрат. Существует и альтернативный вариант – вместо стальной использовать для газоснабжения специальную трубу из полиэтилена. Просто диву даешься, почему при очевидных выгодах применения полиэтиленовых труб в строительстве межпоселковых подземных газопроводов в газовом хозяйстве до сих пор применяются морально устаревшие прототипы из стали.

Если подсчитать выгоду при монтаже и эксплуатации, сравнение окажется совсем не в пользу металла (согласно данным, предоставленным АООТ «Леноблгаз»).

Металлические трубы в земле подвергаются интенсивной электрохимической и химической коррозии, что со временем приводит к их частичному или полному разрушению. Поддержание коммуникаций из металлических труб в рабочем состоянии влечет за собой большие эксплуатационные расходы. Максимальный срок службы металлической трубы в газовом хозяйстве, при условии что на трубопроводе установлена катодная защита и изоляция трубы не повреждена, исчисляется 20 годами. С течением времени эксплуатация стальной газовой трубы становится более опасной, нежели полиэтиленовой того же срока службы.

В США, Канаде, Великобритании, Японии раньше других поняли преимущества использования полиэтиленовых труб в газоснабжении и далее прочих продвинулись в области технологий и практики транспортировки и распределения газа. В 1998 г. в России из 36 тыс. км газопроводов 5517,2 км были проложены с использованием полиэтиленовых труб.

В чем преимущество полиэтиленовых труб перед стальными? У них значительно выше морозостойкость, пластичность, устойчивость к действию агрессивных химических соединений, им не страшны электрохимическая коррозия, действие блуждающих токов. Полиэтиленовые трубы укладывают прямо в грунт без специальной защиты и изоляции, в которых нуждаются стальные трубы. Весят они в 7 раз меньше стальных аналогичного диаметра и поставляются в бухтах (диаметром до 160 мм), намотанными на барабаны (диаметром от 63 мм и более) длиной до 1200 м, или в отрезках (диаметром 110 и 160 мм). Трубы легко режутся и свариваются. Трудоемкость их монтажа в 2-3 раза ниже стальных. Высокая пластичность полиэтиленовых труб и прочность на разрыв позволяют прокладывать их в пучинистых грунтах и в регионах с повышенной сейсмической активностью. Но самое главное, гарантийный срок их службы – 50 (!) лет при небольших затратах на прокладку и эксплуатацию!

В России полиэтиленовые трубы для нужд газовой промышленности сегодня выпускают 14 предприятий. Среди них два завода в Казани – «ОРГСИНТЕЗ» и «ГАЗПЛАСТ», предприятие «ЛИВНЫПЛАСТИК» в городе Ливны Орловской области, «АГРИГАЗПОЛИМЕР» в городе Обнинске, «СИБГАЗАППАРАТ» в Тюмени. К сожалению, отечественные трубы пока комплектуются соединительными деталями иностранного производства. Однако на 1999 г. намечена реализация масштабного проекта совместного производства фитингов из полиэтилена с использованием технологии английской фирмы FUSION.

Cоединительные детали из полиэтилена.

Первым производителем пластмассовых газовых труб, отвечающих прогрессивным европейским стандартам, стал московский завод «АНД ГАЗТРУБПЛАСТ». Его трубы из полиэтилена типа ПЭ-80 и ПЭ-100 соответствуют нормам ГОСТ Р 50838-95, ТУ 6-49-04719662-120-94. Завод выпускает трубы диаметром от 20 до 225 мм с толщиной стенок от 3 до 20,5 мм, рассчитанные на номинальное рабочее давление до 12 атм. Все трубы комплектуются необходимыми соединительными элементами производства фирмы FUSION – седелками, муфтами, отводами, тройниками, разнообразными переходниками, муфтами для соединения полиэтиленовых труб со стальными и латунными изделиями и пр.

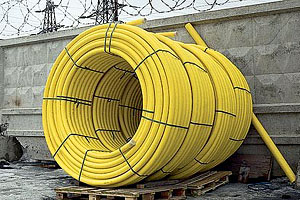

Газовые трубы из полиэтилена ПЭ-100 производства «АНД ГАЗТРУБПЛАСТ» в бухтах.

Возможно ли смонтировать газораспределительную систему своими силами? Ведь поступают же так с системами водоснабжения и отопления? В случае с газом все гораздо сложнее. Газораспределительная сеть, как и электрическая, относится к средствам повышенной опасности. Для осуществления любых работ с газом необходима лицензия Горгостехнадзора России, выдаваемая фирмам, персонал которых прошел подготовку в специализированных учебных центрах и имеет необходимый практический опыт.

Все это означает, что в области газораспределения самодеятельность категорически запрещена. Подвести газ в поселок и к своему дому вы сможете только официально, с участием лицензированных специалистов. В первую очередь для подключения к газовой магистрали в областной (городской, районной) эксплуатационной службе должны быть получены технические условия, после чего имеющей лицензию организацией разрабатывается проект. На этом этапе с вашим участием может быть выработана оптимальная схема газоснабжения поселка или коттеджа. И лишь затем лицензированная строительная фирма реализует проект с использованием технологий, которые также могут быть с вами оговорены. Выполненную работу принимает приемочная комиссия, в которую входят заказчик, подрядчик, представитель службы газового хозяйства и органа Госгортехнадзора.

Для снижения давления газа на вводах в дома потребителей могут быть установлены шкафные регуляторы. Это позволяет за счет ликвидации сети трубопроводов низкого давления и параллельных прокладок уменьшить протяженность подземного газопровода, что дает значительную экономию средств.

Ввод газа в дом осуществляется через индивидуальный шкафный пункт (ШП) прямо из газораспределительной сети среднего давления. Строительство главного распределительного пункта (ГРП) на вводе в поселок не требуется, экономятся сотни метров труб. В целом такая схема обходится потребителю на 40% дешевле традиционной газораспределительной сети низкого давления с ГРП.

Уместен вопрос «как же быть, если газовые коммуникации уже давно проложены с использованием металлических труб?», ведь настанет момент, когда потребуется их замена. Как ни странно, задача в этом случае решается много проще. Существует технология протяжки полиэтиленовых труб внутри изношенных трубопроводов. Поскольку диаметр вашего газопровода уменьшится, система газоснабжения будет переведена с низкого давления на среднее. По другой технологии для ремонта газопровода вместо полиэтиленовых труб меньшего диаметра могут быть использованы специальные, продольно сложенные в форме буквы U трубы из полиэтилена марки ПЭ-100. Затянутые в стальную трубу, под воздействием давления и температуры они становятся круглыми (технология U-Liner). При этом давление в восстановленном газопроводе останется прежним.

Еще одна технология – «Феникс» – позволяет восстановить изношенный стальной газопровод способом протяжки сквозь него синтетического тканевого шланга, приклеиваемого к стенкам трубы специальным двухкомпонентным клеем. При этом диаметр трубы практически не меняется и в ней сохраняется прежнее давление. Необходимо отметить, что такая технология стоит довольно дорого.

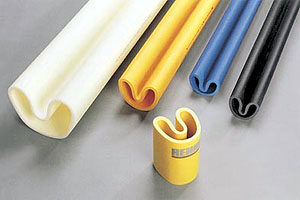

Полиэтиленовые трубы U-образной формы используются для ремонта газопровода.

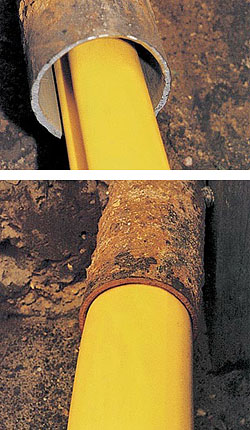

Вверху и внизу – замена изношенных стальных труб по технологии U-Liner.

Возможно ли смонтировать газораспределительную систему своими силами? Ведь поступают же так с системами водоснабжения и отопления? В случае с газом все гораздо сложнее. Газораспределительная сеть, как и электрическая, относится к средствам повышенной опасности. Для осуществления любых работ с газом необходима лицензия Горгостехнадзора России, выдаваемая фирмам, персонал которых прошел подготовку в специализированных учебных центрах и имеет необходимый практический опыт.

Существует важный нюанс, о котором следует знать. Газ к дому можно подвести по уложенной в землю полиэтиленовой трубе, но ввод газа в дом и разводку внутри него производить разрешается только с использованием стальной трубы соответствующего диаметра. Те, кто бывал за границей, возразят: мол, можно делать разводку и с применением медных труб. Это конечно так, только российские СНИПы и ГОСТы пока далеки от совершенства, но при этом их никто не отменял. И хотя кое-где в России на основании ведомственных разрешений медная разводка уже делается сегодня, местными органами Госгортехнадзора из-за отсутствия нормативных документов она официально не разрешена. Допускается подключение газовых плит к трубе с помощью специальных гибких армированных шлангов, имеющих желтую маркировку, длина которых при этом не превышает 1,5 метра.

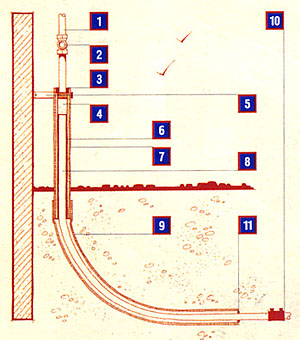

Схема ввода газа в дом с переходом с полиэтиленовой трубы на стальную:
1. Труба стальная с компенсатором
2. Кран шаровой ДУ.25 (ДУ.20)
3. Кольцо резиновое или герметик
4. Соединение неразъемное «полиэтилен-сталь»
5. Кронштейн со скользящим хомутом
6. Футляр стальной ДУ.40 Ч 3,0
7. Футляр из термостойкого пластика
8. Труба полиэтиленовая Ш 32 (30)
9. Футляр полиэтиленовый изогнутый
10. Муфта полиэтиленовая электросварная
11. Кольцо резиновое или герметик

Сварка полиэтиленовых труб возможна как с использованием деталей с закладными электронагревателями, так и встык. Для этих целей применяются сварочные аппараты и машины отечественного («Протва-4») и иностранного производства (фирм FUSION, VIDOS, SORON, FRIATECK, UPONOR, GEORGE FISCHER и др.). Аппарат для электромуфтовой сварки работает как в автоматическом, так и в ручном режимах и применяется для сварки труб диаметром от 16 до 315 мм. Прибор имеет встроенное приспособление, которое автоматически контролирует качество сварки. Машина для сварки труб встык представляет собой автоматизированную установку, управляемую компьютером, который контролирует выполнение всех сварочных операций. Она используется для сварки труб диаметром от 63 до 250 мм.

Применение полимерных материалов в газоснабжении поселка и коттеджа надолго обеспечит безопасную жизнь всем его жителям и со временем позволит сэкономить весьма солидную сумму.

Редакция благодарит администрацию ЗАО «ПОЛИМЕРГАЗ», завода «АНД ГАЗТРУБПЛАСТ» и СП «ФИТ-ПЛАСТ – FUSION GROUP» за предоставленные материалы.
